Škoda Octavia: Cappelliera avvolgibile

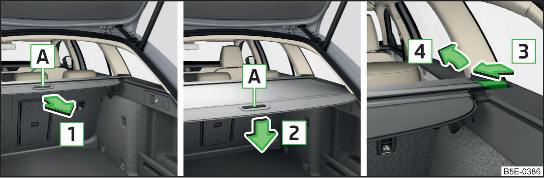

Fig. 132 Cappelliera avvolgibile: estrazione/avvolgimento/estrazione

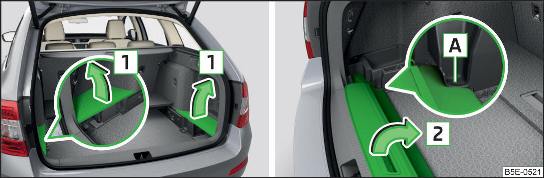

Fig. 133 Estrazione delle cappelliere laterali / riporre la cappelliera avvolgibile

Estrazione

• Afferrare la cappelliera in corrispondenza della maniglia A e tirare in direzione della freccia 1 fino a completo arresto, finché non scatta in posizione  fig. 132.

Avvolgimento

• Premere la cappelliera nell'area della maniglia A nella direzione indicata dalla freccia 2  fig. 132. La cappelliera si avvolgerà automaticamente. La cappelliera così avvolta può essere rimossa.

Estrazione / inserimento

• Premere sul lato della barra trasversale in direzione della freccia 3 ed estrarre la cappelliera in direzione della freccia 4  fig. 132.

Per l'inserimento procedere in ordine inverso.

Fissaggio

Se il veicolo dispone di un piano di carico variabile, la cappelliera avvolgibile estratta può essere riposta all'interno degli alloggiamenti previsti nel rivestimento laterale del bagagliaio.

• Ripiegare il piano di carico variabile nella posizione superiore.
• Estrarre le cappelliere laterali in direzione delle frecce 1  fig. 133.
• Inserire la parte anteriore della cappelliera avvolgibile a sinistra, sotto una parte del rivestimento laterale A .
• Ripiegare la parte posteriore della cappelliera avvolgibile nella direzione indicata dalla freccia 2 .
• Reinserire le cappelliere laterali nella direzione opposta a quella indicata dalla freccia 1 .
• Riaprire il piano di carico variabile nella posizione superiore.

Avvertenza Qualora si desiderasse riporre contemporaneamente la cappelliera avvolgibile e il portapacchi sul tetto, sarà a quel punto necessario che la parte posteriore della cappelliera avvolgibile copra il portapacchi sul tetto posteriore.
