Škoda Octavia: Sostituzione della lampadina per fendinebbia - variante 1

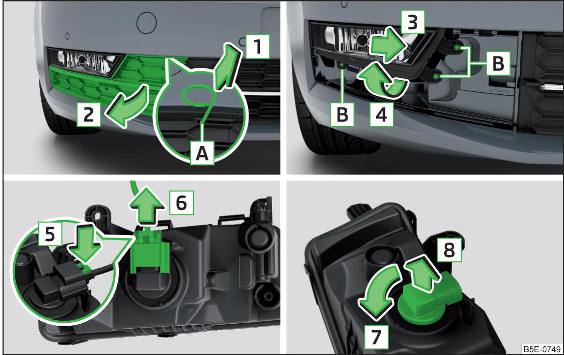

Fig. 359 Estrazione fendinebbia / sostituzione lampadina - variante 1

Estrazione della griglia di protezione e del faro

• Inserire nell'apertura A  fig. 359 la staffa per la rimozione dei copriruota integrali.
• Tirando il gancio in direzione della freccia 1 rimuovere la griglia di protezione in direzione della freccia 2 .
• Svitare le viti B utilizzando il cacciavite presente nell'attrezzatura di bordo.
• Spostare con cautela il faro nella direzione indicata dalla freccia 3 ed estrarlo nella direzione indicata dalla freccia 4 .

Sostituzione della lampadina

• Premere il bloccaggio in corrispondenza della spina, nella direzione indicata dalla freccia 5 .
• Estrarre la spina nella direzione indicata dalla freccia 6 .
• Ruotare il portalampada con la lampadina sino all'arresto in direzione della freccia 7 .
• Estrarre il portalampada con la lampadina in direzione della freccia 8 .
• Inserire un nuovo portalampada con la lampadina nel faro e quindi ruotare in direzione opposta a quella della freccia 7 sino al completo arresto.
• Inserire la spina.

Inserimento del faro e della griglia di protezione

• Inserire il fendinebbia in senso opposto alla freccia 4  fig. 359, spostarlo in senso opposto alla freccia 3 e avvitarlo.
• Inserire la griglia di protezione e premerla con cautela, finché non si innesta in sicurezza.
