Škoda Octavia: Disposizione delle lampadine nei fari anteriori alogeni

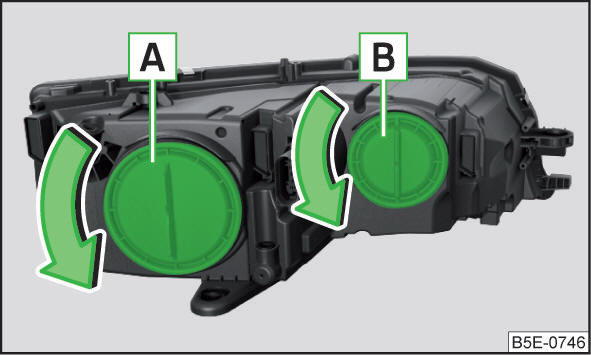

Fig. 356 Faro anteriore sinistro

Disposizione delle lampadine  fig. 356

1. Anabbaglianti
2. Abbaglianti

Sostituzione della lampadina delle luci anabbaglianti

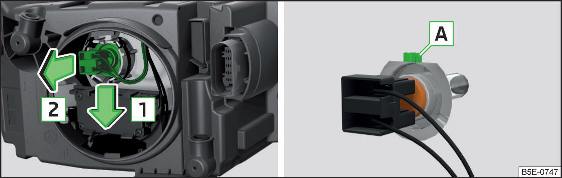

Fig. 357 Sostituzione della lampadina delle luci anabbaglianti

• Ruotare il coperchio protettivo A  fig. 356 a in direzione della freccia.
• Allentare la spina con la lampadina in direzione della freccia 1  fig. 357.
• Estrarre la spina con la lampadina in direzione della freccia 2 .
• Estrarre la spina.
• Inserire la spina nella nuova lampadina, in modo che il nasello di fissaggio A della lampadina sia rivolto verso l'alto.
• Inserire la spina con la lampadina nel faro in senso opposto alla freccia 2 fino all'innesto sicuro.
• Inserire il coperchio protettivo A  fig. 356 a e ruotarlo nella direzione opposta a quella indicata dalla freccia.

Sostituzione della lampadina per gli abbaglianti

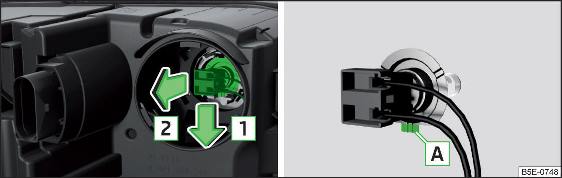

Fig. 358 Sostituzione della lampadina per gli abbaglianti

• Ruotare il coperchio protettivo B  fig. 356 a in direzione della freccia.
• Allentare la spina con la lampadina in direzione della freccia 1  fig. 358.
• Estrarre la spina con la lampadina in direzione della freccia 2 .
• Estrarre la spina.
• Inserire la spina nella nuova lampadina, in modo che il nasello di fissaggio A della lampadina sia rivolto verso il basso.
• Inserire la spina con la lampadina nel faro in senso opposto alla freccia 2 fino all'innesto sicuro.
• Inserire il coperchio protettivo B  fig. 356 a e ruotarlo nella direzione opposta a quella indicata dalla freccia.
