Å koda Octavia: Smontaggio testa sferica - 1a operazione

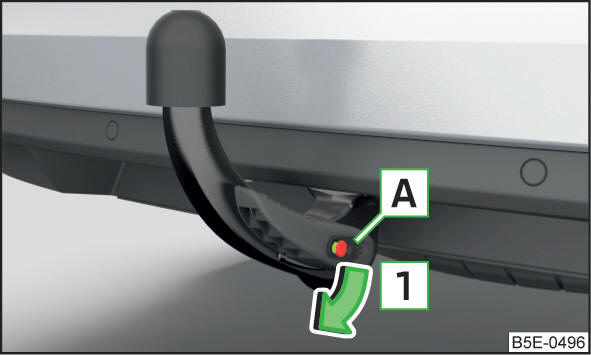

Fig. 305 Rimozione del coperchio dalla serratura

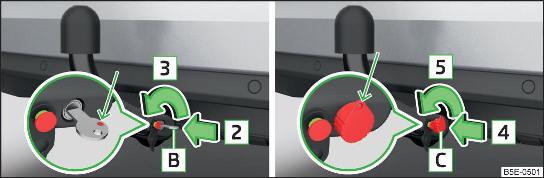

Fig. 306 Sbloccaggio della serratura: variante chiave 1 / variante chiave 2

Alla testa sferica non deve essere agganciato alcun rimorchio e/o altri accessori.

Si raccomanda, prima della rimozione della testa sferica, di inserire il coperchio di protezione sulla testa della sfera.

Vale per entrambe le varianti chiave

• Rimuovere il coperchio A dalla serratura in direzione della freccia 1  fig. 305.

Vale per la variante chiave 1

• Inserire la chiave B nella serratura in direzione della freccia 2 , in modo che il suo contrassegno verde sia rivolto verso l'alto.
• Ruotare la chiave B in direzione della freccia 3 , in modo che il suo contrassegno rosso sia rivolto verso l'alto  fig. 306.

Vale per la variante chiave 2

• Inserire la chiave C nella serratura in direzione della freccia 4 , in modo che l'occhietto della chiave sia rivolto verso il basso.
• Ruotare la chiave C in direzione della freccia 5 , in modo che l'occhiello della chiave sia rivolto verso l'alto  fig. 306.
