Škoda Octavia: Montaggio testa sferica - 2a operazione

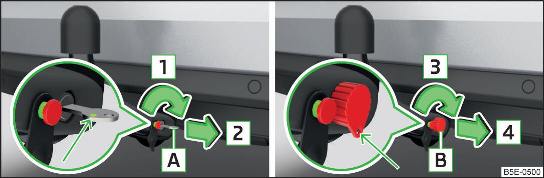

Fig. 302 Bloccaggio della serratura: variante chiave 1 / variante chiave 2

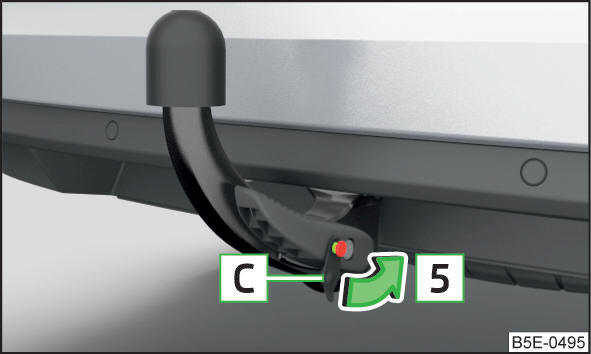

Fig. 303 Posizionamento del coperchio sulla serratura

Vale per la variante chiave 1

• Ruotare la chiave A in direzione della freccia 1 , in modo che il suo contrassegno verde sia rivolto verso l'alto  fig. 302.
• Togliere la chiave nella direzione indicata dalla freccia 2 .

Vale per la variante chiave 2

• Ruotare la chiave B in direzione della freccia 3 , in modo che l'occhiello della chiave sia rivolto verso il basso  fig. 302.
• Togliere la chiave nella direzione indicata dalla freccia 4 .

Vale per entrambe le varianti chiave

• Posizionare il coperchio C sulla serratura nella direzione indicata dalla freccia 5 e premere  fig. 303.
• Verificare che la testa sferica sia correttamente fissata, Verifica del regolare fissaggio.

Verifica del regolare fissaggio

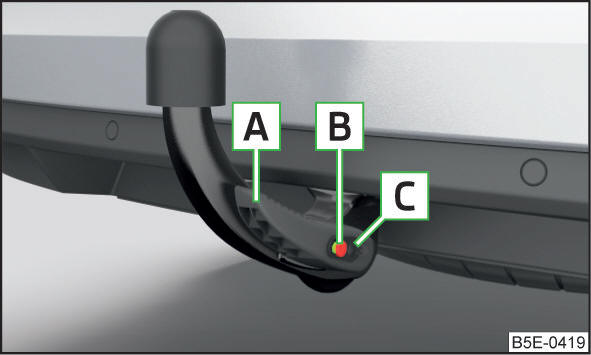

Fig. 304 Testa sferica fissata correttamente

Testa sferica fissata correttamente  fig. 304

• La testa sferica deve essere ben salda nel pozzetto di alloggiamento, in caso di forte "scuotimento" non deve presentare alcun gioco.
• La leva di comando A si trova completamente spinta verso l'alto.
• Il dado di innesco B emerge completamente (il suo elemento rosso e quello verde sono visibili).
• La chiave è estratta e il coperchio C è innestato sulla serratura.
