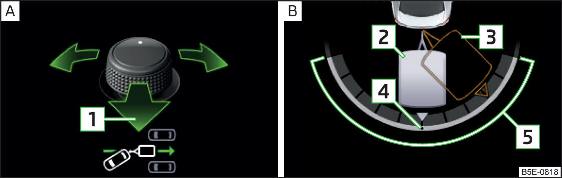

Fig. 273 Display della strumentazione combinata: manovre con
rimorchio
Manovra con rimorchio
Lo sterzo viene assunto dal sistema.
Sul display viene visualizzato il simbolo della manopola di regolazione per gli specchietti esterni fig. 273 -.
Sul display viene visualizzata la sagoma della parte posteriore del veicolo con il rimorchio in vista dall'alto fig. 273 - B.
La posizione effettiva del rimorchio viene visualizzata dalla sagoma 2 .
La posizione target del rimorchio viene visualizzata dal contorno 3 .
L'angolo di flessione impostato può essere ulteriormente corretto durante la retromarcia girando la manopola di regolazione per gli specchietti esterni.
Se si inserisce una marcia avanti e/o la modalità D/S, il sistema si disattiva.
Per allineare il traino (rimorchio e veicolo in una linea) girare la manopola di regolazione per gli specchietti esterni in direzione della freccia 1 fig. 273. Il contorno del rimorchio 3 oscilla in posizione 4 .
Avvertenza Mentre il sistema è attivo, non è possibile regolare le superfici degli specchietti esterni.
Intervento automatico dei freni
Nelle seguenti situazioni ha luogo la disattivazione del sistema e un intervento automatico dei freni.
