Škoda Octavia: Estrazione/fissaggio del ruotino e/o della ruota di scorta

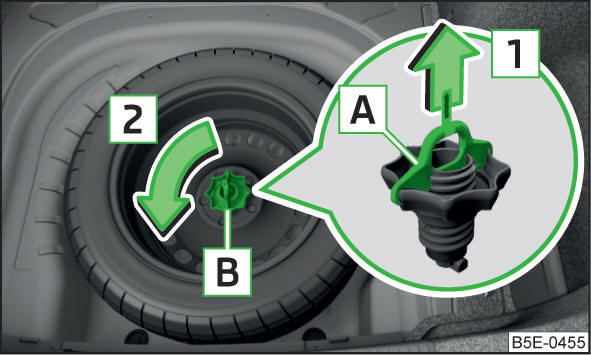

Fig. 328 Estrazione della ruota

La ruota è disposta in una conca sotto il rivestimento del pianale del bagagliaio ed è fissata per mezzo di una vite di sicurezza B  fig. 328.

Estrazione della ruota

• Sollevare il rivestimento del pianale nel bagagliaio.
• Allentare il nastro di fissaggio ed estrarre la cassetta con l'attrezzatura di bordo.
• Estrarre la protezione A in direzione della freccia 1  fig. 328.
• Svitare la vite B in direzione della freccia 2 ed estrarre la ruota.

Fissaggio della ruota

• Inserire la ruota, con il lato esterno rivolto verso il basso, nella conca della ruota.
• Fare passare il nastro di fissaggio nel cerchio della ruota attraverso le aperture poste le une di fronte alle altre.
• Svitare la vite di sicurezza B in direzione opposta a quella indicata dalla freccia 2  fig. 328.
• Inserire la protezione A nella direzione opposta a quella indicata dalla freccia 1 .
• Inserire la cassetta con l'attrezzatura di bordo nella ruota e assicurarla con il nastro.
• Riposizionare il rivestimento del pianale nel bagagliaio.

Copriruota integrale

Estrazione del copriruota

• Agganciare la staffa per l'estrazione dei copriruota integrali sul bordo di una delle aperture di ventilazione nel copriruota integrale.
• Infilare la chiave per le ruote attraverso la staffa, appoggiarsi alla gomma ed estrarre il copriruota.

Inserimento del copriruota

• Applicare il copriruota sul cerchio agendo in primo luogo in corrispondenza del foro della valvola.
• Premere infine il copriruota sul cerchio in modo che si innesti lungo tutta la circonferenza.

Sul retro del copriruota fornito di serie o della gamma di accessori originali ŠKODA, la posizione del bullone antifurto è contrassegnata da un simbolo. Se si utilizza il bullone antifurto, questo deve essere montato in questo punto

Avvertenza Si consiglia di utilizzare i copriruota della gamma di accessori originali ŠKODA.

Cappucci dei bulloni ruota

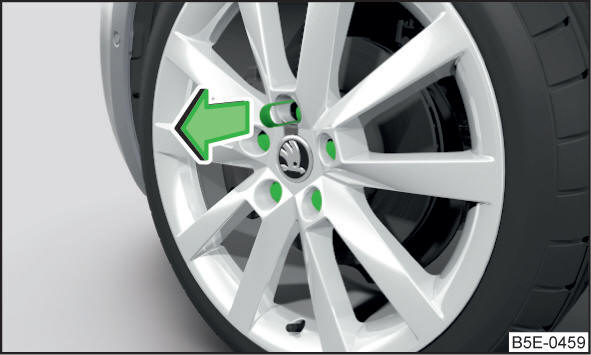

Fig. 329 Rimozione del cappuccio

• Per estrarre il cappuccio infilare sul cappuccio la pinza per l'estrazione dei cappucci fino all'arresto ed estrarlo in direzione della freccia  fig. 329.
• Per il montaggio infilare il cappuccio fino all'arresto sul bullone della ruota.

Bulloni antifurto

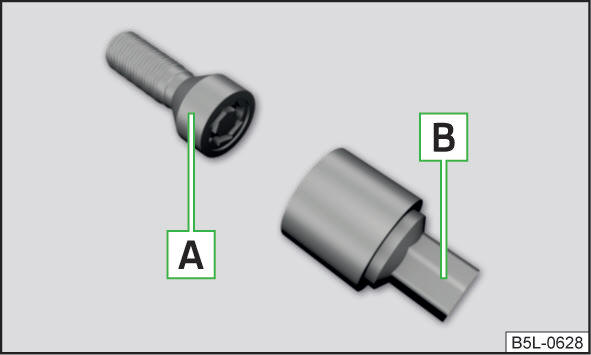

Fig. 330 Bullone antifurto ed estensione

I bulloni antifurto proteggono le ruote da un possibile furto. Questi possono essere allentati/serrati solo con l'estensione B  fig. 330.

• Infilare l'estensione B fino all'arresto sul bullone antifurto A .
• Infilare la chiave fino all'arresto sull'estensione B e allentare/serrare il bullone della ruota.
• Togliere l'estensione.

Per una possibile sostituzione della ruota, portare sempre con sè l'adattatore per i bulloni antifurto! In caso di copriruota forniti di serie o della gamma di accessori originali ŠKODA, il bullone antifurto deve essere montato in base alla posizione contrassegnata sul retro del copriruota.

Avvertenza Si consiglia di conservare l'etichetta con il codice. Sulla base di questo codice è possibile acquistare un'estensione di ricambio della gamma di pezzi originali ŠKODA.

Allentamento/serraggio dei bulloni della ruota

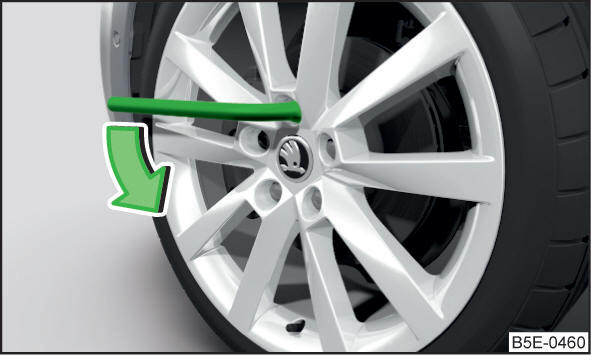

Fig. 331 Allentamento dei bulloni della ruota

• Infilare a fondo la chiave per ruote sul bullone della ruota fino all'arresto. Per i bulloni antifurto utilizzare l'estensione corrispondente  fig. 330.
• Per allentare i bulloni afferrare l'estremità della chiave e ruotare il bullone di circa un giro in direzione della freccia  fig. 331.
• Per serrare i bulloni afferrare l'estremità della chiave e ruotare il bullone nella direzione opposta a quella indicata dalla freccia  fig. 331 fino a serrarlo completamente.

Sollevamento del veicolo

Fig. 332 Creste di applicazione del martinetto: variante 1 / variante 2

Fig. 333 Applicazione del martinetto

Prima di sollevare il veicolo, rispettare le avvertenze di sicurezza.

Per sollevare il veicolo, utilizzare il martinetto incluso nell'attrezzatura di bordo.

Applicare il martinetto nella cresta più vicino alla ruota da sostituire.

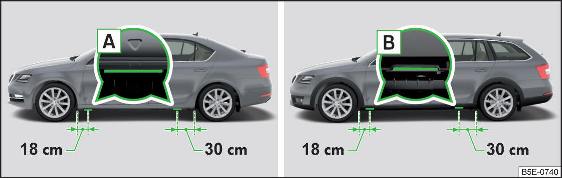

Le creste di applicazione si trovano sul longherone inferiore variante 1 A e/o variante 2 B  fig. 332.

• Agganciare la manovella 7 nell'apposito alloggiamento sul martinetto 6.

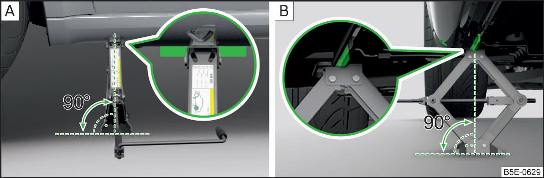

• Posizionare la piastra del martinetto su una base diritta con tutta la sua superficie e accertarsi che il martinetto si trovi in posizione perpendicolare alla cresta di applicazione  fig. 333 -.
• Posizionare il martinetto e agendo sulla manovella alzarlo fino a che la sua staffa non cinge la cresta  fig. 333 - B.
• Alzare ancora il veicolo fino a sollevare leggermente la ruota dal terreno.
