Scatola portafusibili nel vano motore

La scatola portafusibili si trova nella parte anteriore sinistra del vano motore.

Sganciare e rimuovere il coperchio.

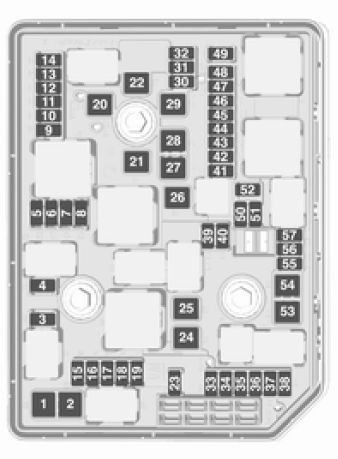

Scatola portafusibili nel vano motore

  1. Motorino di avviamento
  2. Motorino di avviamento
  3. Sensore di scarico
  4. Centralina del motore
  5. Funzioni del motore
  6. Centralina del cambio
  7. –
  8. Centralina del motore
  9. Sistema di comando del climatizzatore
  10. Impianto di scarico diesel
  11. Sistema di bloccaggio del portellone posteriore, cambio
  12. Massaggio lombare del sedile
  13. Pompa di stabilizzazione termica
  14. Impianto di scarico diesel
  15. Sensore di scarico
  16. Iniezione del carburante
  17. Iniezione del carburante
  18. Impianto di scarico diesel
  19. Impianto di scarico diesel
  20. –
  21. Convertitore CC/CA
  22. ABS
  23. Sistema di lavaggio per parabrezza e finestrino posteriore
  24. –
  25. Riscaldamento del carburante diesel
  26. Centralina del cambio
  27. Modulo portellone posteriore elettrico
  28. –
  29. Lunotto termico
  30. Sbrinatore specchietti
  31. –
  32. Trasformatore CC/Display LED/ Riscaldatore elettrico/Controllo climatizzatore/Dispositivo di controllo candele
  33. Avviso antifurto
  34. Avvisatore acustico
  35. Presa elettrica vano di carico
  36. Abbagliante destro (alogeno)/ Anabbagliante destro (LED)
  37. Abbagliante sinistro (alogeno)
  38. Faro LED/Regolazione della profondità delle luci
  39. Fendinebbia
  40. OnStar
  41. Sensore acqua nel carburante/ Pompa dell'acqua
  42. Regolazione manuale della profondità delle luci
  43. Pompa carburante
  44. Videocamera posteriore/Specchietto retrovisore interno/ Modulo rimorchio
  45. Faro LED sinistro/Regolazione della profondità delle luci di sinistra
  46. Quadro strumenti
  47. Bloccasterzo
  48. Tergilunotto
  49. –
  50. Faro LED destro/Regolazione della profondità delle luci di destra
  51. Anabbagliante sinistro (LED)
  52. Centralina del motore/Centralina del cambio
  53. –
  54. Tergicristalli
  55. Impianto di scarico diesel
  56. –
  57. –

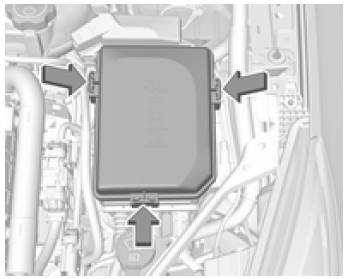

Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e premerli fino allo scatto.

Se il coperchio della scatola portafusibili non è montato correttamente, è possibile che si verifichi un malfunzionamento.
