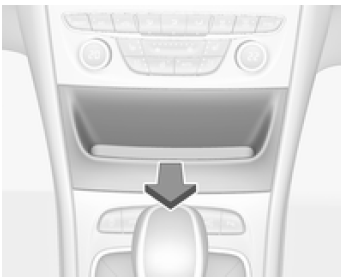

La scatola portafusibili posizionata dietro un coperchio.

catola portafusibili nel quadro strumenti

Tirare e rimuovere il coperchio.

Veicoli con connettore elettrico: Se il coperchio della scatola portafusibili è dotato di connettore elettrico, deve essere rimosso utilizzando un adattatore e un cacciavite. L'adattatore si trova nel cassettino portaoggetti. Il cacciavite si trova nel vano di carico.

catola portafusibili nel quadro strumenti

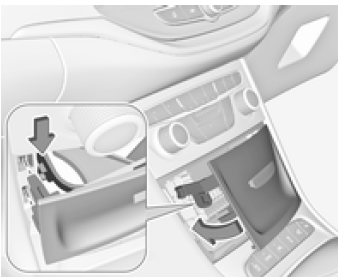

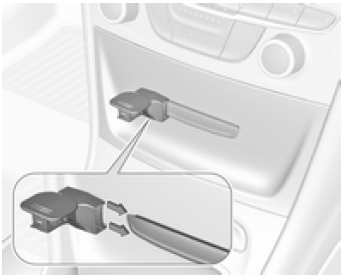

Attaccare l'adattatore al connettore elettrico.

catola portafusibili nel quadro strumenti

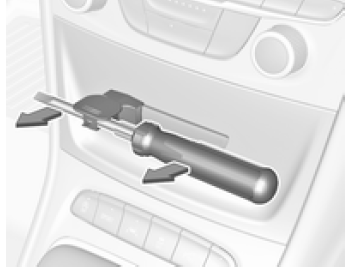

Spingere il cacciavite nella cavità dell'adattatore. Rimuovere il coperchio tirando il cacciavite.

catola portafusibili nel quadro strumenti

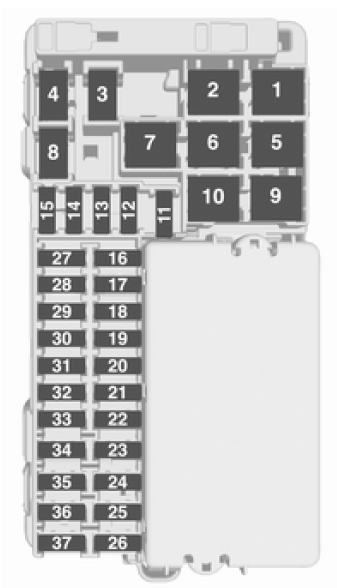

  1. –
  2. Sistema di comando del climatizzatore, ventola
  3. Sedile elettrico lato guida
  4. Accendisigari/presa di alimentazione anteriore
  5. –
  6. Finestrino elettrico anteriore
  7. ABS
  8. Volante riscaldato
  9. Centralina della carrozzeria
  10. Finestrino elettrico posteriore
  11. Tettuccio apribile
  12. Centralina della carrozzeria
  13. Riscaldamento sedili (solo su veicoli senza avvisatore acustico d'allarme)
  14. Specchietto retrovisore esterno
  15. Centralina della carrozzeri
  16. Centralina della carrozzeria
  17. Centralina della carrozzeria
  18. Centralina della carrozzeria
  19. Connettore di collegamento dati
  20. Sistema airbag
  21. Sistema di comando del climatizzatore
  22. Chiusura centralizzata, portellone
  23. Sistema chiave elettronica
  24. Funzione di memorizzazione del sedile elettrico
  25. Sistema airbag volante
  26. Interruttore di accensione/Blocca sterzo
  27. Centralina della carrozzeria
  28. Porta USB
  29. –
  30. Leva del cambio
  31. Tergilunotto
  32. Centralina del cambio
  33. Impianto di allarme antifurto/ Power sounder
  34. Sistema di ausilio al parcheggio/ Allarme angolo morto laterale/ Sistema Infotainment/Porta USB
  35. OnStar
  36. Display informativo/Quadro strumenti/ Lettore CD
  37. Sistema Infotainment, radio

Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e premerli fino allo scatto.

Veicoli con connettore elettrico:

1. Applicare il coperchio sul lato destro.

catola portafusibili nel quadro strumenti

2. Ripiegare il lato sinistro del coperchio in avanti. Accertarsi che la graffetta di fissaggio sia guidata come illustrato.
