Škoda Octavia: Montaggio testa sferica - 1a operazione

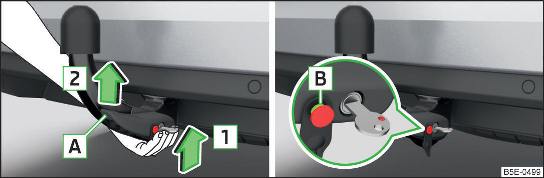

Fig. 301 Inserimento della testa sferica / Dado di innesco in posizione estratta

Inserimento della testa sferica - vale per entrambe le varianti chiave

• Rimuovere la calotta di copertura per il pozzetto di alloggiamento 4 estraendola verso il basso  fig. 297.
• Inserire la testa sferica nella predisposizione, Impostazione della predisposizione.
• Afferrare la testa sferica dal basso  fig. 301 e inserirla nel pozzetto di alloggiamento in direzione della freccia 1 sino a quando si innesterà con un clic udibile» .

La leva di comando A ruota automaticamente in direzione della freccia 2 verso l'alto e il dado di innesco B fuoriesce (la parte rossa e verde sono visibili).

Se la leva di comando A non ruota automaticamente o se il dado di innesco B non fuoriesce, la testa sferica dovrà essere estratta dal pozzetto di alloggiamento ruotando la leva di comando A verso il basso sino al completo arresto; pulire le superfici di appoggio della testa sferica e del pozzetto d'alloggiamento.
