Škoda Octavia: Fusibili nella plancia - con guida a destra

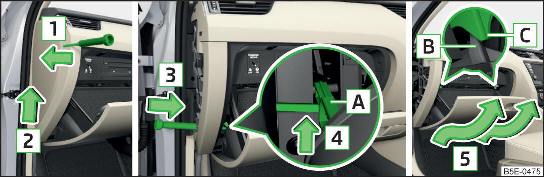

Fig. 352 Scomparto portaoggetti lato passeggero

La scatola portafusibili si trova dietro allo scomparto portaoggetti sul lato passeggero.

Apertura dello scomparto portaoggetti e sostituzione del fusibile

• Estrarre la chiave di accensione, spegnere le luci e tutte le utenze elettriche.
• Inserire un cacciavite sotto il coperchio laterale  fig. 352.
• Sbloccare il coperchio nella direzione indicata dalla freccia 1 .
• Spingere fuori il coperchio nella direzione indicata dalla freccia 2 .
• Aprire lo scomparto portaoggetti.
• Inserire un cacciavite di lato nella plancia in direzione della freccia 3 .
• Utilizzare il cacciavite per sbloccare l'asticella A dello scomparto portaoggetti in direzione della freccia 4 .
• Estrarre lo scomparto portaoggetti nella direzione indicata dalla freccia 5 .
• Rimuovere la pinza in plastica sotto il coperchio della scatola dei fusibili che si trova nel vano motore  fig. 354.
• Estrarre con la pinza il fusibile difettoso e inserirne uno nuovo.
• Rimettere la pinza nella posizione originaria.

Chiusura dello scomparto portaoggetti

• Infilare il tampone di fine corsa B dello scomparto portaoggetti dietro i supporti C  fig. 352.
• Inserire lo scomparto in direzione opposta a quella indicata dalla freccia 5 .
• Sbloccare l'asticella e bloccarla nella direzione indicata dalla freccia 4 utilizzando un cacciavite.
• Inserire il coperchio laterale nella direzione opposta a quella indicata dalla freccia 2 .
• Premere il coperchio laterale nella direzione opposta a quella indicata dalla freccia 1 .
• Chiudere lo scomparto portaoggetti.
