Škoda Octavia: Cappelliera

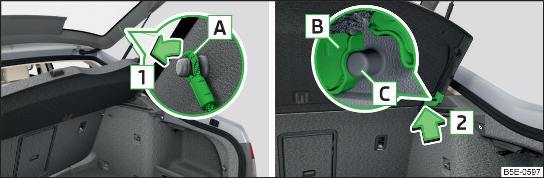

Fig. 130 Estrazione della cappelliera

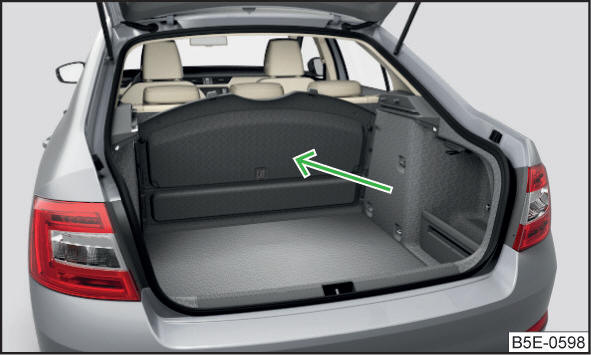

Fig. 131 Cappelliera dietro i sedili posteriori

Se i nastri di fissaggio A  fig. 130 sono agganciati al portellone bagagliaio, all'apertura di quest'ultimo verrà sollevata anche la cappelliera del bagagliaio (di seguito solo cappelliera).

La cappelliera può essere rimossa dal veicolo, event. riposta dietro agli schienali dei sedili posteriori  fig. 131. Prima di estrarre la cappelliera, avvolgere la tendina parasole avvolgibile posteriore.

Smontaggio

• Sganciare su entrambi i lati del portellone bagagliaio i nastri di fissaggio A in direzione della freccia 1  fig. 130.
• Tenere ferma la cappelliera sollevata e premere su entrambi i lati sul lato inferiore della cappelliera nell'area dei supporti C .
• Togliere la cappelliera nel senso indicato dalla freccia 2 .

Montaggio

• Gli alloggiamenti B sulla cappelliera devono essere innestati tramite i supporti C sul rivestimento laterale  fig. 130.
• Su entrambi i lati sul lato superiore della cappelliera premere nell'area dei supporti C . Gli alloggiamenti B devono innestarsi nei supporti C su entrambi i lati del bagagliaio.
• Agganciare i nastri di fissaggio A su entrambi i lati del portellone bagagliaio.

ATTENZIONE Durante la marcia non devono esserci oggetti sulla cappelliera - pericolo di lesioni in caso di frenata improvvisa o di collisione del veicolo!



ATTENZIONE ■ Rispettare le seguenti avvertenze per evitare che la cappelliera o il rivestimento laterale si pieghino e si danneggino. La cappelliera deve essere inserita correttamente e il carico non deve superare l'altezza della stessa. La cappelliera non può essere angolata, in posizione sollevata, nella guarnizione del portellone bagagliaio. Nella fessura che si viene a formare tra la cappelliera nella posizione sollevata e lo schienale non deve trovarsi alcun oggetto.
