Škoda Octavia: Apertura per gli sci

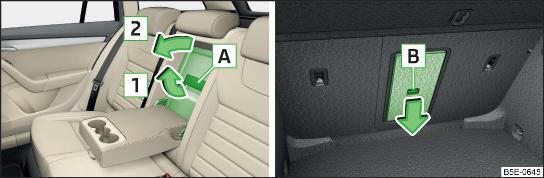

Fig. 110 Apertura della parte superiore: dall'abitacolo / dal
bagagliaio
- Per l'apertura dall'abitacolo abbassare parzialmente il bracciolo posteriore.
- Tirare la maniglia A in direzione della freccia 1 e abbassare la parte superiore in direzione della freccia 2 fig. 110.
- Per l'apertura dal bagagliaio spostare la linguetta di sicurezza B in direzione della freccia e ribaltare in avanti la parte superiore con il bracciolo.
- Per la chiusura sollevare la parte superiore e il bracciolo sino all'arresto, finché non si innestano udibilmente.
Dopo la chiusura, la parte superiore deve essere fissata. Accertarsi che il campo rosso al di sopra della linguetta di sicurezza B non sia visibile.
| ATTENZIONE L'apertura per gli sci è destinata esclusivamente al trasporto di sci disposti nella sacca correttamente fissata. |
