Peugeot 301: Sostituzione di un fusibile

Accesso all'attrezzatura

La pinzetta d'estrazione è fissata sul retro del coperchio della scatola portafusibili del cruscotto.

• Sganciare il coperchio tirando la parte superiore destra, poi sinistra.
• Staccare completamente il coperchio e capovolgerlo.

• Estrarre le pinzette.

Sostituzione di un fusibile

Prima di sostituire un fusibile, occorre:

• conoscere la causa della panne e avervi rimediato;
• spegnere tutti gli organi d'assorbimento elettrico;
• immobilizzare il veicolo e interrompere il contatto;
• individuare il fusibile difettoso consultando le tabelle di attribuzione e gli schemi presentati nelle pagine seguenti.

Per sostituire su un fusibile, è necessario:

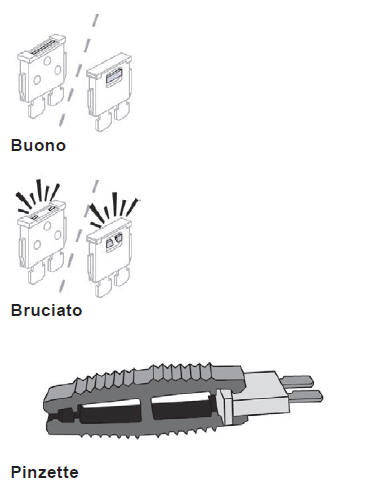

• utilizzare la speciale pinzetta per estrarre il fusibile dalla sua sede e verificare lo stato del suo filamento,
• sostituire sempre il fusibile difettoso con un fusibile di uguale intensità (stesso colore); un'intensità diversa potrebbe provocare un malfunzionamento (rischio di incendio).

Se la panne si riproduce poco dopo la sostituzione del fusibile, far verificare l'impianto elettrico del veicolo dalla rete PEUGEOT o da un riparatore qualificato

La sostituzione di un fusibile non indicato nelle seguenti tabelle potrebbe provocare un malfunzionamento grave del veicolo. Contattare la rete PEUGEOT o un riparatore qualificato.

Installazione di accessori elettrici Il circuito elettrico del veicolo è concepito per funzionare con gli equipaggiamenti di serie o in opzione. Prima di installare altri equipaggiamenti o accessori elettrici sul veicolo, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.

PEUGEOT declina ogni responsabilità per le spese derivanti dalla riparazione del veicolo o per i malfunzionamenti risultanti dall’installazione di accessori ausiliari non forniti, non consigliati da PEUGEOT e non installati secondo le prescrizioni, in particolare quando il consumo degli apparecchi supplementari supera i 10 milliampere.

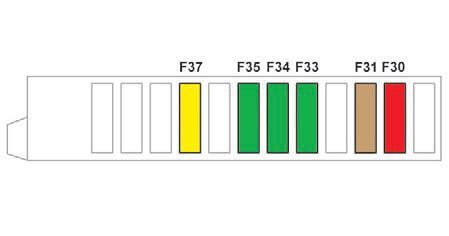

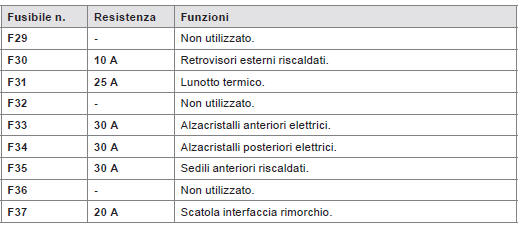

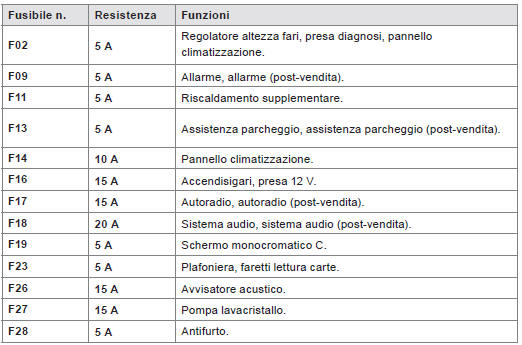

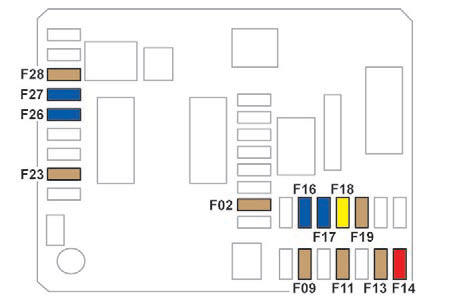

Fusibili nel cruscotto

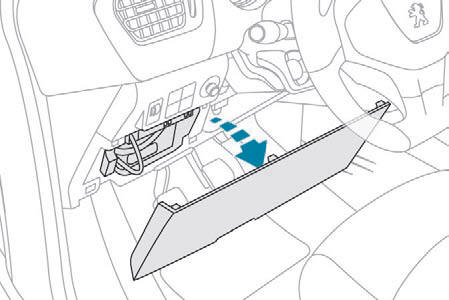

La scatola portafusibili è collocata nella parte inferiore del cruscotto (lato sinistro).

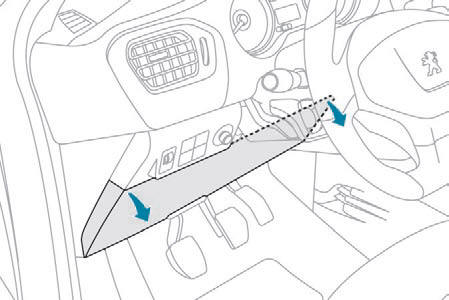

Accesso ai fusibili

• Sganciare il coperchio tirando la parte superiore destra, poi sinistra.

Accesso ai fusibili

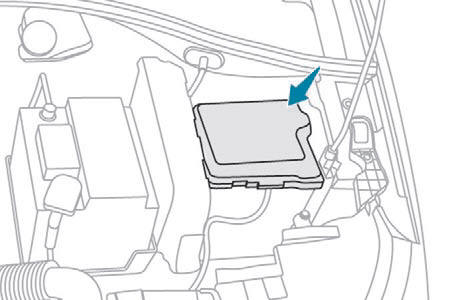

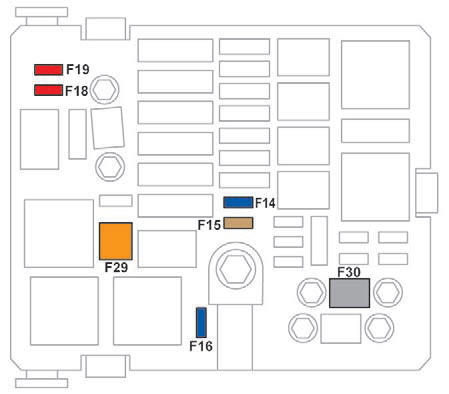

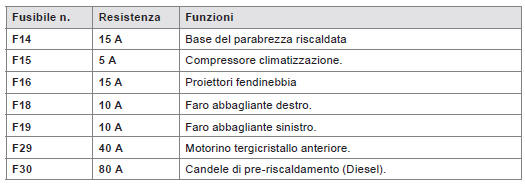

La scatola portafusibili è collocata nel vano motore accanto alla batteria (lato sinistro).

Accesso ai fusibili

• Sganciare il coperchio
• Sostituire il fusibile
• Una volta effettuato l'intervento, richiudere molto accuratamente il coperchio per garantire la tenuta ermetica della scatola portafusibili.
