Škoda Octavia: Tetto scorrevole/sollevabile panoramico

Introduzione al tema

Il tetto scorrevole/sollevabile panoramico (di seguito solo tetto scorrevole/sollevabile) può essere azionato solo ad accensione inserita e ad una temperatura superiore a -20°C.

Disinserendo l'accensione è possibile azionare il tetto scorrevole/sollevabile per altri 10 minuti circa. Dopo l'apertura della porta lato conducente o passeggero, il tetto scorrevole/sollevabile non potrà più essere azionato.

ATTENZIONE Procedere con cautela durante l'utilizzo del tetto scorrevole/sollevabile e della tendina parasole avvolgibile per evitare lesioni da schiacciamento - pericolo di lesioni!



ATTENZIONE Nel periodo invernale, prima di aprire il tetto scorrevole/sollevabile rimuovere all'occorrenza il ghiaccio o la neve che si sono depositati, per non correre il rischio di danneggiare il meccanismo di apertura. Prima di scollegare la batteria, occorre sempre chiudere il tetto scorrevole/ sollevabile.

Utilizzo

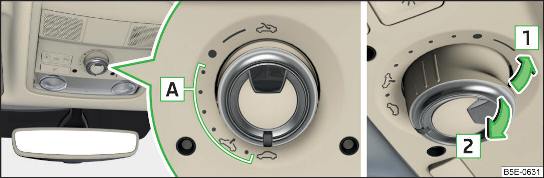

Fig. 59 Uso del tetto scorrevole/sollevabile

Uso del tetto scorrevole/sollevabile  fig. 59

Apertura completa
Apertura nella posizione che non causa rumori
A. Apertura parziale
Chiusura completa
1. Sollevamento (interruttore in posizione )
2. Azzeramento (interruttore in posizione )

Dopo la prima rotazione dell'interruttore in posizione (posizione molleggiata), il tetto scorrevole/sollevabile si arresta nella posizione in cui l'intensità del rumore del vento è minore. Dopo aver ruotato nuovamente l'interruttore in posizione il tesso scorrevole/sollevabile si apre fino all'arresto.

Dispositivo di limitazione della forza

Il tetto scorrevole/sollevabile è munito di un dispositivo di limitazione della forza.

In presenza di un ostacolo la procedura di chiusura si blocca ed il cristallo torna indietro di alcuni centimetri.

ATTENZIONE Se il tetto scorrevole/sollevabile viene chiuso tirando la cavità dell'interruttore in direzione della freccia 2  fig. 59 a e la chiusura viene impedita da un ostacolo, al terzo tentativo di chiusura, il dispositivo di limitazione della forza viene messo fuori funzione (se si è scesi al di sotto dell'intervallo di 5 s tra i singoli tentativi di chiusura). Il tetto scorrevole/sollevabile si chiude con forza - pericolo di lesioni!

Comando comfort del tetto scorrevole/sollevabile

Il comando comfort permette di sollevare o chiudere il tetto scorrevole/sollevabile con la chiave oppure, in presenza di sistema KESSY, mediante il sensore nella maniglia della porta anteriore.

• Per il sollevamento tenere premuto il tasto sulla chiave.
• oppure: Mantenere la chiave nella posizione di sbloccaggio nel cilindro della serratura della porta lato conducente.
• Per la chiusura tenere premuto il tasto sulla chiave (nel sistema KESSY tenere le dita sul sensore sul lato esterno della maniglia della porta anteriore).
• oppure: Mantenere la chiave nella posizione di bloccaggio nel cilindro della serratura della porta lato conducente.

Interrompendo il bloccaggio, si interrompe anche il processo di chiusura.

Attivazione del comando del tetto scorrevole/sollevabile

Se il comando del tetto scorrevole/sollevabile non è funzionante (ad es. dopo il collegamento/lo scollegamento della batteria), attivarlo.

• Inserire l'accensione e portare l'interruttore in posizione   fig. 59.
• Tirare l'interruttore nella cavità verso il basso e in avanti e tenerlo in quella posizione.

Dopo circa 10 secondi il tetto scorrevole/sollevabile si aprirà e si richiuderà.

• Rilasciare l'interruttore.

Tendina parasole avvolgibile con comando manuale

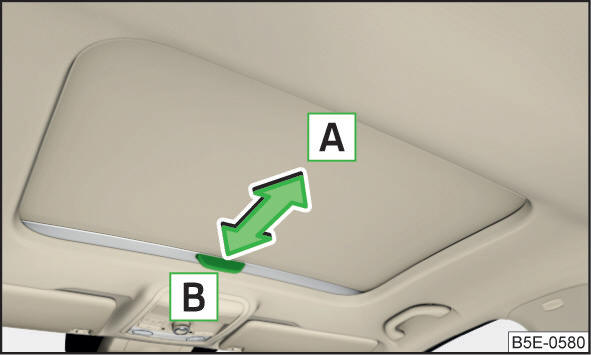

Fig. 60 Uso della tendina parasole avvolgibile

• Per l'apertura tirare la maniglia in direzione della freccia A  fig. 60.
• Per la chiusura tirare la maniglia in direzione della freccia B .

Tendina parasole avvolgibile con comando elettrico

Fig. 61 Tasto per il comando della tendina parasole avvolgibile

Uso della tendina parasole avvolgibile  fig. 61

Apertura - tramite pressione (nuova pressione - arresto del movimento della tendina)
Chiusura - tramite pressione (nuova pressione - arresto del movimento della tendina)

La tendina parasole avvolgibile può anche essere comandata tenendo premuto il tasto corrispondente (avvio del movimento della tendina) e rilasciandolo quando la tendina raggiunge la posizione desiderata.

Attivazione del comando della tendina parasole avvolgibile

Se il comando della tendina parasole avvolgibile non è funzionante (ad es. dopo il collegamento/lo scollegamento della batteria), attivarlo.

• Inserire l'accensione e portare l'interruttore in posizione   fig. 61.
• Premere e tenere premuto il tasto .

Dopo circa 10 secondi la tendina parasole avvolgibile si aprirà e si richiuderà.

• Rilasciare il tasto.
