Škoda Octavia: Luce estraibile

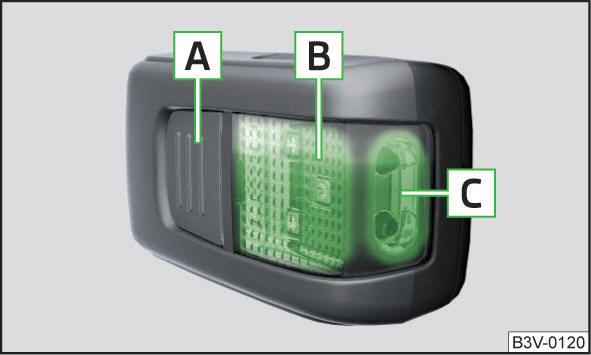

Fig. 138 Luce estraibile

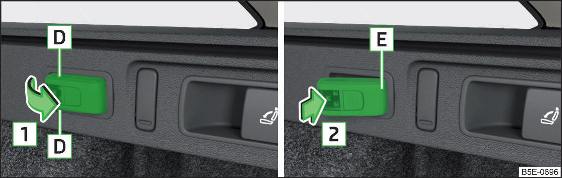

Fig. 139 Estrazione / inserimento della luce
La luce è utilizzabile come illuminazione del bagagliaio o come luce portatile.
La luce è dotata di magneti. In questo modo può essere ad es. fissata alla carrozzeria del veicolo.
Descrizione della luce fig. 138
- Tasto per accendere/spegnere la luce estratta
- Elemento che si accende quando la luce si trova nel supporto
- Elemento che si accende quando la luce si trova all'esterno del supporto
Se la luce si trova nel supporto, si accende con il portellone bagagliaio aperto.
- Per l'estrazione afferrare la luce nell'area D e ruotarla verso l'esterno in direzione della freccia 1 fig. 139.
- Per l'accensione della luce estratta premere il tasto A fig. 138. Premendo di nuovo, la luce si spegne.
- Per l'inserimento inserire dapprima la luce con la parte posteriore E nel supporto fig. 139 e quindi premerla in direzione della freccia 2 , finché non si innesta in modo udibile.
Se la luce non viene spenta e inserita correttamente nel supporto, le lampadine LED nella parte anteriore della luce C fig. 138 saranno automaticamente spente.
Se la luce non viene inserita correttamente nel supporto, all'apertura del portellone bagagliaio non si accenderà e le batterie non si ricaricheranno.
Caricamento della luce
La luce è alimentata da tre batterie ricaricabili di tipo NiMH AAA (tensione 1,2 V). Le batterie vengono caricate costantemente con il motore in funzione (la carica completa delle batterie dura all'incirca 3 ore).
Sostituzione delle batterie.
| ATTENZIONE La luce non è impermeabile, pertanto deve essere protetta dall'umidità - altrimenti sussiste il pericolo di danneggiamento |
Veicoli della categoria N1
Nei veicoli della categoria N1, che non sono dotati di una griglia protettiva, per il fissaggio del carico si deve utilizzare un set di ancoraggio conforme alla norma EN 12195 (1 - 4).
Per un funzionamento del veicolo in sicurezza, è essenziale che l'impianto elettrico funzioni in modo impeccabile. Occorre assicurarsi che questo non si danneggi in fase di regolazione o durante il caricamento e lo scarico del vano di carico.
