Introduzione al tema
Le spie di controllo nella strumentazione combinata segnalano lo stato attuale di determinate funzioni oppure la presenza di anomalie.
L'accensione di talune spie di controllo può essere accompagnata da segnali acustici e da messaggi sul display della strumentazione combinata.
Dopo l'inserimento dell'accensione, alcune spie di controllo si accenderanno brevemente per verificare il corretto funzionamento dei sistemi del veicolo. Se i sistemi testati sono correttamente funzionanti, dopo alcuni secondi dall'inserimento dell'accensione o dopo l'avviamento del veicolo, le spie di controllo corrispondenti si spegneranno.
Spie di controllo sul display
A seconda dell'importanza si accende, insieme ad alcune spie di controllo sul display, anche la spia di controllo (pericolo) o (avvertenza) nella barra con le spie di controllo.
In base all'allestimento del veicolo, alcune spie di controllo sul display possono essere colorate. Ad esempio la spia di avvertimento liquido di raffreddamento può essere raffigurata come segue.
ATTENZIONE
|

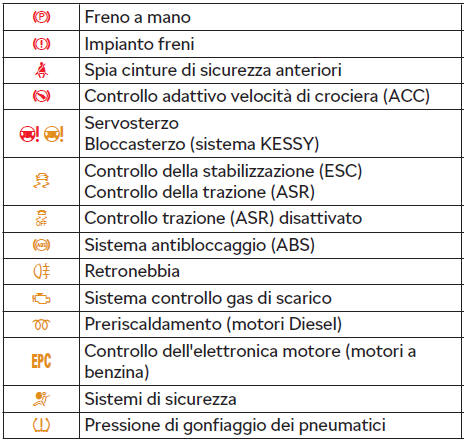

Freno a mano
si accende - il freno a mano è tirato.
Con freno a mano tirato e una velocità superiore a 5 km/h sarà emesso anche un segnale acustico.
Impianto frenante
si accende - il livello del liquido dei freni nell'impianto frenante è troppo basso.
ATTENZIONE
|
Spia cinture di sicurezza anteriori
si accende - il conducente o il passeggero non hanno allacciato la cintura di sicurezza.
Ad una velocità superiore a 30 km/h, la spia di controllo lampeggia e viene emesso contemporaneamente un segnale acustico.
Se per i successivi 2 minuti circa la cintura di sicurezza del conducente o del passeggero non viene allacciata, il segnale acustico si disinserisce e la spia di controllo resta accesa.
Controllo adattativo della velocità di crociera (ACC)
si accende - il ritardo dell'ACC non è sufficiente.
Altre informazioni sul sistema ACC.
Servosterzo / bloccasterzo (sistema KESSY)
Errore nel servosterzo
si accende - vi è un guasto totale del servosterzo e l'assistente allo sterzo è guasto (forze di sterzata decisamente più elevate).
si accende - vi è un guasto parziale del servosterzo e le forze di sterzata potrebbero essere più elevate.
Bloccasterzo difettoso (sistema KESSY)
lampeggia
Messaggio: Bloccasterzo difettoso: stop! STERZO DIFETTOSO STOP
lampeggia
Messaggio: Bloccasterzo: recarsi in officina! STERZO OFFICINA
Bloccasterzo non sbloccato (sistema KESSY)
lampeggia
Messaggio: Muovere il volante.
MUOVERE VOLANTE
Scollegamento della batteria del veicolo
Quando si scollega e ricollega la batteria del veicolo, all'inserimento dell'accensione la spia di controllo si accende.
La spia deve spegnersi dopo aver percorso un breve tratto su strada.
Se dopo un nuovo avviamento del motore e un breve tratto di marcia la spia di controllo non si spegne, è presente un errore nel sistema.
Controllo della stabilità (ESC) / controllo della trazione (ASR)
Se il veicolo è dotato del sistema ESC, l'ASR è integrato nel sistema ESC.
lampeggia - il sistema ESC o ASR è attivo.
si accende - è presente
un'anomalia nel sistema ESC o ASR.
Se la spia di controllo si accende dopo l'avviamento del motore, è possibile che il sistema ESC o ASR sia stato disattivato per motivi tecnici.
Se la spia di controllo non si accende dopo avere riavviato il motore, il sistema ESC o ASR è nuovamente funzionante.
Scollegamento della batteria del veicolo
Quando si scollega e si ricollega la batteria del veicolo, all'inserimento dell'accensione la spia di controllo si accende.
La spia deve spegnersi dopo aver percorso un breve tratto su strada.
Se dopo un breve tratto di marcia la spia di controllo non si spegne, è presente un errore nel sistema.
Altre informazioni sul sistema ESC o sul sistema ASR.
Controllo trazione (ASR) disattivato
si accende - il sistema ASR è disattivato.
Avvertenza Nei veicoli senza sistema ESC non si accende la spia di controllo alla disattivazione del sistema ASR ma viene visualizzato solo un messaggio sul display della strumentazione combinata.
Sistema antibloccaggio (ABS)
si accende - è presente un'anomalia all'ABS.
Il veicolo sarà in grado di frenare solo con l'impianto frenante, senza ABS.
ATTENZIONE
|
Retronebbia
si accende - il retronebbia è attivo.
Sistema di controllo dei gas di scarico
si accende - è presente un errore nel sistema di controllo dei gas di scarico.
Il sistema consente la marcia in funzionamento di emergenza - può verificarsi una rimarcabile riduzione della potenza del motore.
Preriscaldamento (motori Diesel)
lampeggia - è presente un errore nel comando motore. Il sistema consente la marcia in funzionamento di emergenza - può verificarsi una rimarcabile riduzione della potenza del motore.
Se la spia di controllo non si accende o si accende a luce fissa dopo l'inserimento dell'accensione, è presente un errore nell'impianto di preriscaldamento.
Controllo dell'elettronica motore (motore a benzina)
si accende - è presente un errore nel comando motore. Il sistema consente la marcia in funzionamento di emergenza - può verificarsi una rimarcabile riduzione della potenza del motore.
Sistemi di sicurezza
Anomalia del sistema
si accende
Messaggio: Problema all'airbag ERRORE AIRBAG
L'airbag anteriore lato passeggero è stato disabilitato con l'interruttore a chiave
si accende per 4 secondi all'inserimento dell'accensione.
Uno degli airbag o il pretensionatore della cintura è stato disabilitato tramite l'apparecchio diagnostico
si accende per 4 secondi all'inserimento dell'accensione e lampeggia successivamente per altri 12 secondi
Messaggio: Airbag e pretensionatore disattivati.
AIRBAG/ PRETENSIONATORE OFF
Sistema di protezione occupanti proattivo
si accende e sul display della strumentazione combinata sarà visualizzato uno dei seguenti messaggi
Messaggio: Sistema di protezione degli occupanti proattivo non disponibile.
SIST_ PROTEZ_ OCCUPANTI PROACTIVE NON DISPONIB_ oppure Sistema di protezione occupanti proattivo a funzion. ridotto.
SIST_ PROTEZ_ OCCUPANTI PROACTIVE A FUNZ_ RIDOTTO
Occorre sostituire la cintura di sicurezza per il conducente e il passeggero.
ATTENZIONE In caso di anomalia dei sistemi di sicurezza sussiste il rischio che i sistemi non si attivino in caso di incidente. Questi devono essere fatti controllare immediatamente presso un'officina autorizzata. |
Controllo della pressione pneumatici
Variazione della pressione di gonfiaggio dei pneumatici
si accende - in uno dei pneumatici, la pressione è variata.
Anomalia del sistema
lampeggia per circa 1 minuto e resta accesa - è possibile che sia presente un errore nel sistema del controllo pressione pneumatici.
Se la spia di controllo lampeggia di nuovo dopo l'avviamento del motore, è presente un errore nel sistema.
Scollegamento della batteria del veicolo
Quando si scollega e si ricollega la batteria del veicolo, all'inserimento dell'accensione la spia di controllo si accende.
La spia deve spegnersi dopo aver percorso un breve tratto su strada.
Se dopo un breve tratto di marcia la spia di controllo non si spegne, è presente un errore nel sistema.
Altri casi
La spia di controllo potrebbe accendersi anche per i seguenti motivi.
ATTENZIONE In determinate circostanze (ad es. guida sportiva, fondo stradale non asfaltato o tipicamente invernale), la spia di controllo Ç nella strumentazione combinata può accendersi con ritardo o non accendersi affatto.

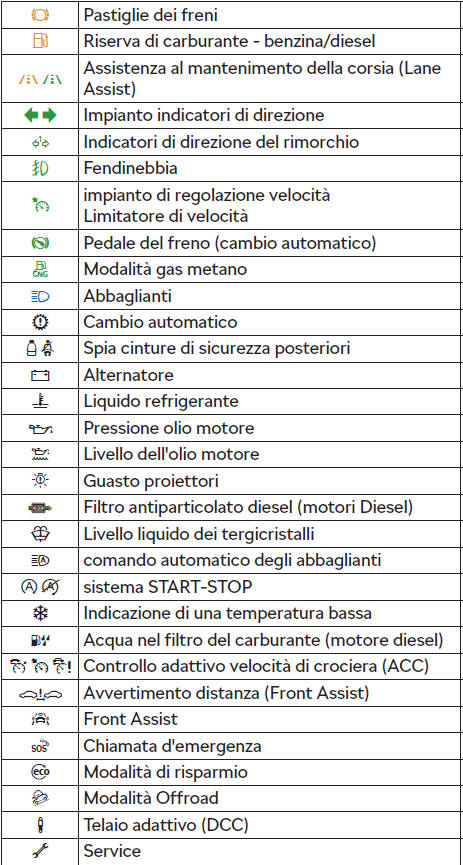

Pastiglie dei freni
si accende - le pastiglie dei freni sono usurate.
Riserva carburante - Benzina / diesel
si accende - la riserva di benzina / diesel nel serbatoio del carburante ha raggiunto il livello di riserva (circa 6 litri).
Avvertenza L'avvertenza sul display scompare soltanto dopo aver effettuato il rifornimento di carburante e aver percorso un breve tratto.
Assistenza al mantenimento della corsia (Lane Assist)
Le spie di controllo indicano lo stato del sistema Lane Assist.
Altre informazioni sul sistema Lane Assist.
Indicatori di direzione
lampeggia - l'indicatore di direzione sinistro è acceso.
lampeggia -
l'indicatore di direzione destro è acceso.
In caso di errore negli indicatori di direzione, la spia di controllo lampeggia a velocità all'incirca doppia (non vale per la marcia con rimorchio).
Quando è attivo l'impianto lampeggiatori d'emergenza lampeggiano tutti gli indicatori di direzione e tutte le spie di controllo.
Indicatori di direzione del rimorchio
lampeggia - gli indicatori di direzione del rimorchio sono accesi.
Se è stato agganciato un rimorchio e la spia di controllo non lampeggia, significa che uno degli indicatori di direzione del rimorchio è guasto.
Fendinebbia
si accende - i fendinebbia sono accesi
Impianto di regolazione della velocità / limitatore di velocità
si accende - la velocità del veicolo viene regolata tramite l'impianto di regolazione della velocità o il controllo adattivo automatico della velocità di crociera o il limitatore di velocità.
lampeggia - il limite di velocità impostato tramite il limitatore di velocità è stato superato.
Pedale del freno (cambio automatico)
si accende - premere il pedale del freno.
Modalità gas metano
si accende - il veicolo si trova in modalità gas metano.
Abbaglianti
si accende - gli abbaglianti o il lampeggio fari sono accesi.
Cambio automatico
Cambio surriscaldato
La spia di controllo viene visualizzata solo sul display MAXI DOT.
si accende
Messaggio: Cambio surriscaldato. Si può comunque proseguire.
CAMBIO SURRISC_
Il cambio è surriscaldato, proseguire la marcia con prudenza.
si accende
Messaggio: Cambio surriscaldato. Stop! (vedi manuale)! CAMBIO SURRISCALDATO STOP
Dopo lo spegnimento della spia di controllo è possibile riprendere la marcia.
Anomalia al cambio
La spia di controllo viene visualizzata solo sul display MAXI DOT.
si accende
Messaggio: Cambio difettoso. Fermare il veicolo in un luogo sicuro! CAMBIO DIFETTOSO OFFICINA
si accende
Messaggio: Cambio in funzion. di emerg. Retrom. non inseribile.
ANOMALIA CAMBIO NO RETROM oppure Problema al cambio. La velocità viene limitata.
ANOMALIA CAMBIO
Spia cinture di sicurezza posteriori
si accende - cintura di sicurezza non allacciata sul sedile posteriore.
si accende - cintura di sicurezza allacciata sul sedile posteriore.
Se la cintura di sicurezza sul sedile posteriore viene allacciata o sganciata, la spia corrispondente si accenderà brevemente e visualizzerà lo stato attuale della cintura.
Alternatore
si accende - a motore funzionante la batteria del veicolo non si carica.
ATTENZIONE Se durante la marcia si accende, oltre alla spia anche la spia , non proseguire la marcia - pericolo di danneggiare il motore! Spegnere il motore e richiedere l'assistenza di un'officina autorizzata. |
Liquido di raffreddamento
Livello del liquido di raffreddamento troppo basso
si accende
Messaggio: Controllare il livello del liquido di raffreddamento. Vedi manuale! CONTROLLARE LIQUIDO RAFFREDD_
Se il liquido di raffreddamento si trova entro il livello prescritto e la spia di controllo si accende di nuovo, è possibile che si sia in presenza di un'anomalia di funzionamento della ventola del radiatore.
Se il livello del liquido di raffreddamento e il fusibile della ventola funzionano correttamente ma la spia di controllo si accende di nuovo non proseguire la marcia!
Temperatura del liquido di raffreddamento troppo elevata
si accende
Messaggio: Motore surriscaldato. Stop! Vedi manuale.
MOTORE SURRISCALDATO STOP
Pressione olio mot
lampeggia - la pressione dell'olio motore è troppo bassa.
ATTENZIONE Se non è possibile effettuare un rabbocco con olio motore, non proseguire la marcia - pericolo di danneggiare il motore! Spegnere il motore e richiedere l'assistenza di un'officina autorizzata. |
Livello dell'olio motore
Livello dell'olio motore troppo basso
si accende
Messaggio: Rabboccare olio motore.
RABBOCCARE OLIO
Se il cofano motore rimane aperto per più di 30 secondi, la spia di controllo si spegne. Se non si effettua il rabbocco dell'olio motore, dopo circa 100 km la spia si riaccende.
Livello dell'olio motore troppo elevato
si accende
Messaggio: Abbassare il livello dell'olio.
LIVELLO DELL'OLIO TROPPO ALTO
Anomalia del sensore di livello olio motore
si accende
Messaggio: Sensore dell'olio: recarsi in un'officina.
SENSORE OLIO OFFICINA
ATTENZIONE Se non è possibile effettuare un rabbocco con olio motore, ² non proseguire la marcia - pericolo di danneggiare il motore! Spegnere il motore e richiedere l'assistenza di un'officina autorizzata. |
Guasto delle lampadine
si accende - una delle lampadine è difettosa.
Sul display viene visualizzato un messaggio relativo alla lampadina interessata.
Filtro antiparticolato diesel (motore diesel)
Il filtro antiparticolato diesel filtra e consuma le particelle di fuliggine contenute nei gas di scarico.
si accende - il filtro è intasato di fuliggine.
Per pulire il filtro, se le condizioni del traffico lo consentono, occorre proseguire la marcia per almeno 15 minuti o fino allo spegnimento della spia di controllo procedendo come segue.
Se la pulizia del filtro è stata effettuata correttamente, si spegne la spia di controllo .
Se il filtro non viene pulito bene, la spia di controllo non si spegne e la spia inizia a lampeggiare.
ATTENZIONE
|
ATTENZIONE
|
Avvertenza Consigliamo di evitare di utilizzare il veicolo solo per tragitti brevi. Questo tipo di tragitti, infatti, favorisce il processo di combustione della fuliggine nel filtro antiparticolato diesel.
Se la cintura di sicurezza sul sedile posteriore viene allacciata o sganciata, la spia corrispondente si accenderà brevemente e visualizzerà lo stato attuale della cintura.
Alternatore
si accende - a motore funzionante la batteria del veicolo non si carica.
ATTENZIONE Se durante la marcia si accende, oltre alla spia f anche la spia /, ² non proseguire la marcia - pericolo di danneggiare il motore! Spegnere il motore e richiedere l'assistenza di un'officina autorizzata. |
Liquido di raffreddamento
Livello del liquido di raffreddamento troppo basso
si accende
Messaggio: Controllare il livello del liquido di raffreddamento. Vedi manuale! CONTROLLARE LIQUIDO RAFFREDD_
Se il liquido di raffreddamento si trova entro il livello prescritto e la spia di controllo si accende di nuovo, è possibile che si sia in presenza di un'anomalia di funzionamento della ventola del radiatore.
Se il livello del liquido di raffreddamento e il fusibile della ventola funzionano correttamente ma la spia di controllo si accende di nuovo non proseguire la marcia!
Temperatura del liquido di raffreddamento troppo elevata
si accende
Messaggio: Motore surriscaldato. Stop! Vedi manuale.
MOTORE SURRISCALDATO STOP
Pressione olio motore
lampeggia - la pressione dell'olio motore è troppo bassa.
ATTENZIONE Se non è possibile effettuare un rabbocco con olio motore, non proseguire la marcia - pericolo di danneggiare il motore! Spegnere il motore e richiedere l'assistenza di un'officina autorizzata. |
Livello dell'olio motore
Livello dell'olio motore troppo basso
si accende
Messaggio: Rabboccare olio motore.
RABBOCCARE OLIO
Se il cofano motore rimane aperto per più di 30 secondi, la spia di controllo si spegne. Se non si effettua il rabbocco dell'olio motore, dopo circa 100 km la spia si riaccende.
Livello dell'olio motore troppo elevato
si accende
Messaggio: Abbassare il livello dell'olio.
LIVELLO DELL'OLIO TROPPO ALTO
Anomalia del sensore di livello olio motore
si accende
Messaggio: Sensore dell'olio: recarsi in un'officina.
SENSORE OLIO OFFICINA
ATTENZIONE Se non è possibile effettuare un rabbocco con olio motore, non proseguire la marcia - pericolo di danneggiare il motore! Spegnere il motore e richiedere l'assistenza di un'officina autorizzata. |
Guasto delle lampadine
si accende - una delle lampadine è difettosa.
Sul display viene visualizzato un messaggio relativo alla lampadina interessata.
Filtro antiparticolato diesel (motore diesel)
Il filtro antiparticolato diesel filtra e consuma le particelle di fuliggine contenute nei gas di scarico.
si accende - il filtro è intasato di fuliggine.
Per pulire il filtro, se le condizioni del traffico lo consentono, occorre proseguire la marcia per almeno 15 minuti o fino allo spegnimento della spia di controllo procedendo come segue.
Se la pulizia del filtro è stata effettuata correttamente, si spegne la spia di controllo .
Se il filtro non viene pulito bene, la spia di controllo non si spegne e la spia inizia a lampeggiare.
ATTENZIONE
|
ATTENZIONE
|
Avvertenza Consigliamo di evitare di utilizzare il veicolo solo per tragitti brevi. Questo tipo di tragitti, infatti, favorisce il processo di combustione della fuliggine nel filtro antiparticolato diesel.
Livello acqua per tergicristalli
si accende - il livello dell'acqua per tergicristalli è troppo basso.
Comando automatico degli abbaglianti
si accende - il comando automatico degli abbaglianti è inserito, Comando automatico degli abbaglianti (Light Assist).
Sistema START-STOP
Le spie di controllo indicano lo stato del sistema START-STOP.
Indicatore di una temperatura bassa
si accende - la temperatura esterna è inferiore a +4°C.
ATTENZIONE Il fondo stradale gelato può essere presente anche con temperature esterne che si aggirano attorno a +4°C! È bene pertanto non affidarsi unicamente all'indicatore della temperatura esterna per escludere che il fondo stradale sia gelato. |
Acqua nel filtro del carburante (motore diesel)
Il filtro del carburante con separatore dell'acqua filtra la sporcizia e l'acqua presente nel carburante.
Se è presente troppa acqua nel separatore, sul display della strumentazione combinata compare la seguente informazione.
La spia di controllo viene visualizzata solo sul display MAXI DOT.
si accende
Messaggio: Acqua nel filtro del carburante. Vedi manuale! ACQUA NEL FILTRO CARBUR_
Controllo adattativo della velocità di crociera (ACC)
Le spie di controllo indicano lo stato del sistema ACC.
Avvertimento distanza (Front Assist)
La spia di controllo viene visualizzata solo sul display MAXI DOT.
si accende - la distanza di sicurezza dal veicolo antistante è stata superata.
Informazioni sul sistema Front Assist.
Front Assist
si accende
con la dicitura si accende - Front Assist è disattivato.
Chiamata d'emergenza
si accende - è presente un errore nel sistema di chiamata d'emergenza.
Modo economia
si accende - il veicolo si trova in modo Economia a seguito dell'intervento della gestione attiva dei cilindri o se il cambio automatico si trova in posizione di folle.
Modalità Offroad
si accende - le condizioni per l'intervento della modalità Offroad sono soddisfatte, Modalità Offroad.
lampeggia - l'assistenza alla marcia in discesa entra in funzione.
Telaio adattivo (DCC)
La spia di controllo viene visualizzata solo sul display MAXI DOT.
si accende - è presente un'anomalia nel sistema DCC.
Service
si accende - indicazione relativa ad una scadenza Service, Visualizzazione della distanza e dei giorni mancanti alla successiva scadenza Service.
KIA Cerato. Fusibili
L'impianto elettrico di un veicolo è
protetto dai danni dovuti a
sovraccarico elettrico mediante
fusibili.
Questo veicolo ha due pannelli
fusibili, uno posto nel pannello
inferiore del cruscotto lato guida,
l'altro nel vano motore vicino alla
batteria.
Se qualsiasi luce, accessorio o
comando del veicolo non funziona,
verificare il fusibile del relativo
circuito. Se un fu ...
Mercedes-Benz Classe C. Fissaggi del seggiolino ISOFIX e i-Size
WARNING I sistemi di ritenuta per bambini con dispositivo di
fissaggio ISOFIX o i-Size non offrono un'adeguata
funzione protettiva per i bambini di peso superiore a 22
kg assicurati con la cintura di sicurezza integrata del
dispositivo di ritenuta per bambini. In caso di
incidente, ad esempio, il bambino non verrebbe
trattenuto. Sussiste un maggiore ...
