Peugeot 301: Fari anteriori

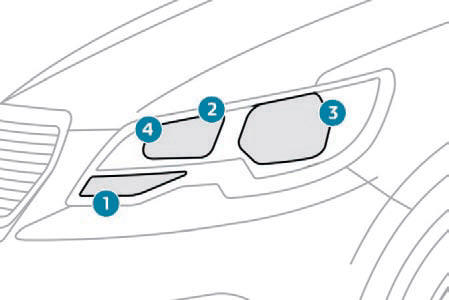

Fari alogeni

1. Indicatori di direzione (PY21W).
2. Fari abbaglianti (H1).
3. Fari anabbaglianti (H7LL).
4. Luci di posizione (W5W).

In alcune condizioni atmosferiche (bassa temperatura, umidità), la presenza di condensa sulla superficie interna dei fari anteriori e posteriori è normale; la condensa sparisce scompare alcuni minuti dopo l’accensione dei fari.

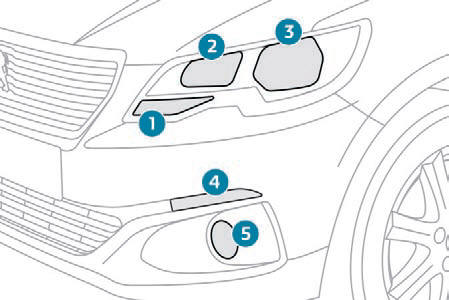

Fari alogeni con fari diurni e fendinebbia

1. Indicatori di direzione (PY21W).
2. Fari abbaglianti (H1).
3. Fari anabbaglianti (H7LL).
4. Fari diurni / luci di posizione (LED).
5. Fendinebbia (H11).

Diodi elettroluminescenti (LED) Per la sostituzione di questo tipo di lampade, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.

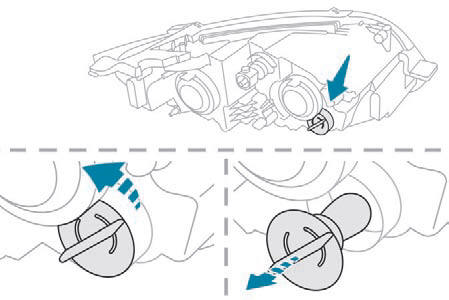

Indicatori di direzione lampeggianti

Il lampeggio rapido degli indicatori di direzione (lato destro e sinistro) indica il guasto di una delle lampadine sul lato corrispondente.

• Girare il porta lampada di un quarto di giro in senso antiorario.
• Tirare il porta lampada.
• Rimuovere la lampadina bruciata e sostituirla.

Per rimontare, eseguire le operazioni in senso inverso.

Le lampade color ambra, ad esempio gli indicatori di direzione, devono essere sostituite con lampade di colore e specifiche identici.   Al rimontaggio chiudere accuratamente il coperchio di protezione per garantire la tenuta ermetica del faro.

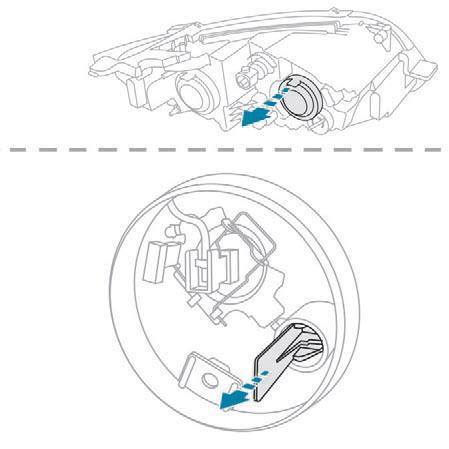

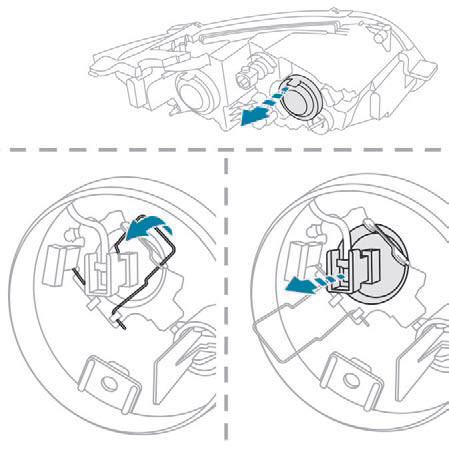

Fari abbaglianti

• Togliere il coperchio di protezione tirando la linguetta.
• Sganciare l'unità di supporto del modulo.
• Smontare il porta lampada.
• Rimuovere la lampadina bruciata e sostituirla.

Per rimontare, posizionare l'unità nell'alloggiamento e agganciarla.

Accertarsi di rimontare il coperchio di protezione con la linguetta rivolta verso l'alto.

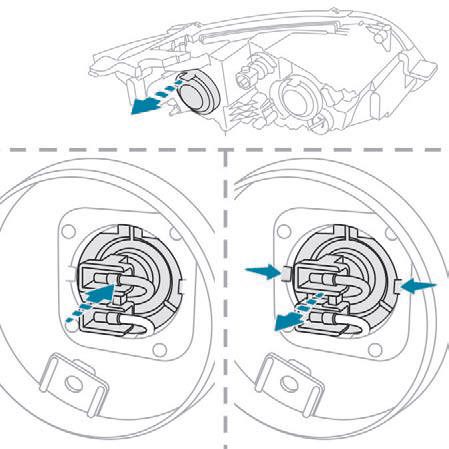

Fari anabbaglianti

• Togliere il coperchio di protezione tirando la linguetta.
• Spingere l'intero modulo relativo al supporto per sganciare una delle due linguette.
• Quando la prima linguetta è sganciata, sganciare la seconda linguetta.
• Smontare il porta lampada.
• Rimuovere la lampadina bruciata e sostituirla.

Per rimontare, posizionare l'unità nell'alloggiamento e spingerla fino a quando le due linguette si agganciano.

Accertarsi di rimontare il coperchio di protezione con la linguetta rivolta verso l'alto.

Luci di posizione

• Togliere il coperchio di protezione tirando la linguetta.
• Smontare il porta lampada.
• Rimuovere la lampadina bruciata e sostituirla.

Per rimontare, eseguire le operazioni in senso inverso.

Accertarsi di rimontare il coperchio di protezione con la linguetta rivolta verso l'alto.

Fari fendinebbia

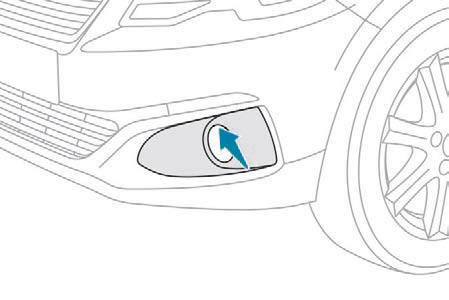

• Inserire un cacciavite piatto tra la lampada e l'alloggiamento.
• Tirare facendo lev

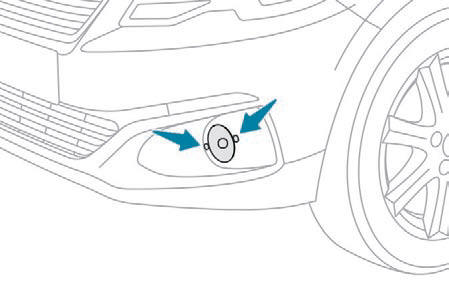

• Svitare le due viti di fissaggio del modulo.
• Estrarre il modulo dal suo alloggiamento.

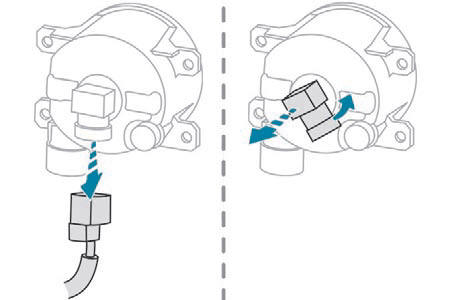

• Premere la molletta di bloccaggio e scollegare il connettore.
• Girare il porta lampada di un quarto di giro in senso antiorario.
• Smontare il porta lampada.
• Rimuovere la lampadina bruciata e sostituirla.

Per rimontare, eseguire le operazioni in senso inverso.

In caso di difficoltà nella sostituzione di queste lampadine, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.

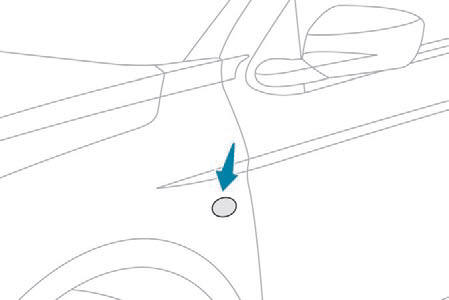

Indicatori di direzione laterali

• Inserire un cacciavite verso il centro dell'indicatore di direzione interponendolo tra quest'ultimo e la base del retrovisore.
• Fare leva con il cacciavite per estrarre l'indicatore di direzione ed estrarlo.
• Scollegare il connettore dell'indicatore di direzione.
• Sostituire il modulo.

Per rimontare, eseguire le operazioni in senso inverso.

Per procurarsi il modulo, contattare la rete PEUGEOT o un riparatore qualificato.
