Škoda Octavia: Descrizione del sistema

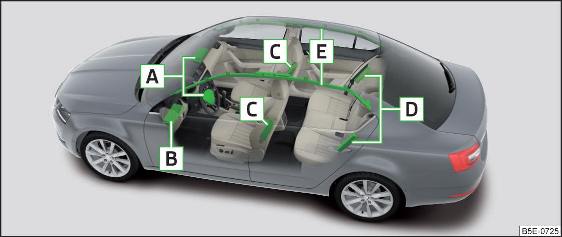

Fig. 19 Ubicazione degli airbag

Ubicazione degli airbag  fig. 19

1. Airbag anteriori
2. Airbag ginocchia lato conducente
3. Airbag laterali anteriori
4. Airbag laterali posteriori
5. Airbag per la testa

L'affondamento nell'airbag gonfio smorza il movimento in avanti del corpo e riduce il rischio di lesioni alle seguenti parti del corpo.

• Airbag anteriori - Testa e busto. Gli airbag sono contrassegnati con la dicitura sul volante e sulla plancia sul lato passeggero.
• Airbag ginocchia lato conducente - Gambe. L'airbag è contrassegnato dalla dicitura sul lato della plancia sul lato del conducente.
• Airbag laterali - il busto intero (torace, ventre e bacino) sul lato rivolto verso la porta. Gli airbag laterali anteriori sono contrassegnati da un'etichetta con la dicitura sugli schienali dei sedili anteriori. Gli airbag laterali posteriori sono contrassegnati dalla dicitura tra l'area di accesso e lo schienale del sedile posteriore.
• Airbag per la testa - Testa e collo. Gli airbag sono contrassegnati con la dicitura sul rivestimento del montante centrale.

Il sistema airbag (in funzione dell'allestimento del veicolo) è costituito dalle seguenti parti.

• Airbag singoli.
• Spia di controllo nella strumentazione combinata.
• Interruttore a chiave per airbag anteriore lato passeggero.
• Spia di controllo airbag anteriore lato passeggero nella parte centrale della plancia.
